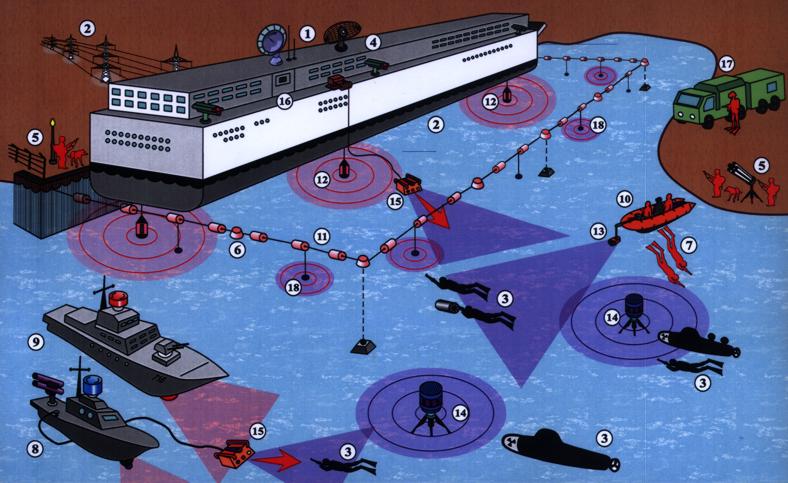

Схема организации охраны плавучей АЭС со стороны акватории
Условные обозначения
Объекты охраны
[1] плавучая атомная электростанция (ПАЭС) и ее персонал [2] акватория и береговая площадь запретной зоны ПАЭС
Вероятная модель нарушителя (диверсионного средства)
[3] диверсионно -террористическая группа боевых
пловцов (одиночный пловец)
[3] диверсионно - террористическая группа
подводных пловцов использующих одиночные
(групповые) подводные средства движения
[3] мини - подводная лодка с диверсионно
-террористической группой боевых пловцов [3]
сплавляемые (самоходные управляемые) подводные
минно-взрывные устройства
Подразделения охраны
[4] пост наблюдения и связи ПАЭС
[5] береговой пост противодиверсионных сил и
средств со специальным вооружением
[6] боновые заграждения и береговые средства
заграждения
[7] водолазная (поисковая) группа подразделения
охраны вооруженная специальным подводным
оружием
[8] быстроходный катер подразделения охраны с
бортовым специальным вооружением
[9] большой сторожевой катер подразделения охраны
с бортовым специальным вооружением и
стационарной корабельной гидроакустической
станцией
[10] маломерный быстроходный катер (жестко-надутая
или надувная мотолодка) с водолазной группой
[11] магнитометрическая станция обнаружения
подводных объектов
[12] судовая погружная гидроакустическая станция
(гидролокатор) кругового обзора
[13] мобильная гидроакустическая станция
(гидролокатор) направленного действия
(секторного обзора)
[14] донная гидроакустическая станция кругового
обзора
[15] подводный многоцелевой телеуправляемый
аппарат с поисковым гидролокатором,
манипулятором, аппаратурой видеоотображения и
гидроакустической станцией нелетального
воздействия (комплектуется по требованиям
заказчика)
[16] комплекс оборудованный радиолокационной
станцией наблюдения за надводной обстановкой,
аппаратурой визуального наблюдения,
тепловизором и экранами отображения информации
гидроакустических станций (гидролокаторов)
[17]специальная передвижная рекомпрессионная
станция водолазов (ПРС-ВМ) с оборудованием для
обеспечения водолазных работ на базе автомобиля
повышенной проходимости КамАЗ или Урал.
[18] боновая гидроакустическая станция
(гидролокатор) кругового обзора
